mini ręczny OTDR

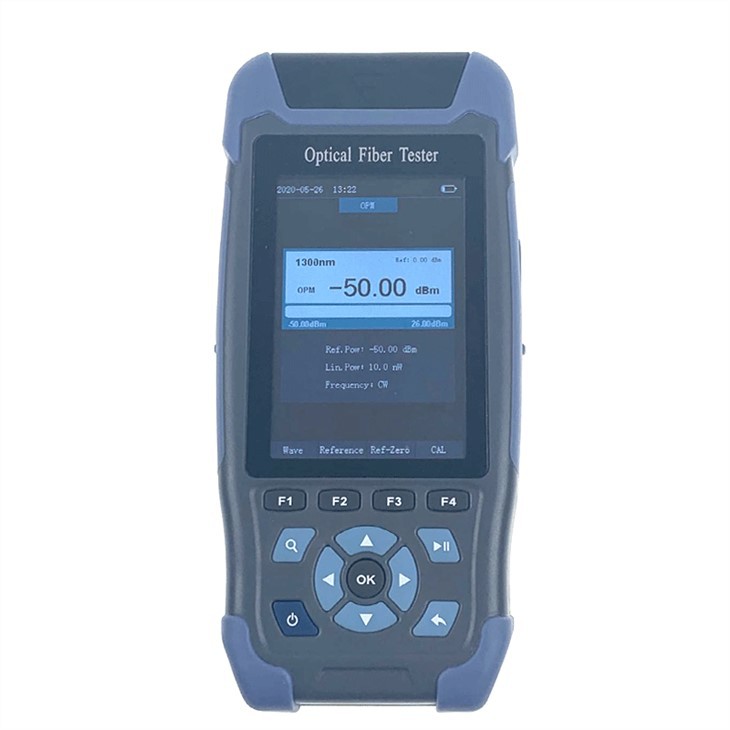

Mini ręczny OTDR ST3200E
Specyfikacja techniczna
Model | ST3200E-A | ST3200E-B |
Długość fali | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Rodzaj włókna | G.652 | |
Zakres dynamiczny | 22dB | 24dB / 22dB |
Event Blind Zone | 3m | |
ATT Strefa niewidomych | 8m | |
Zakres testowy | 500 m ~ 64 km | |
Szerokość impulsu | 3ns ~ 10us | |
Dokładność w zakresie | ± (1 m {{1}} Interwał próbkowania +0,005 % x Odległość testowa) | |
Utrata dokładności | ± 0,2 dB / dB | |
Przykładowe punkty | 16k〜128k | |
Przykładowa rozdzielczość | 0.05m~8m | |
Dokładność odbicia | ± 3 dB | |
Przechowywanie danych | Wewnętrzna ： ≥600 ； Zewnętrzna ： karta TF | |
Format pliku | Standardowy format pliku SOR | |
Poziom bezpieczeństwa lasera | Klasa II | |
Złącze | FC / UPC (wymienne SC, ST) | |
Inni | |
Pokaz | Kolorowy wyświetlacz LCD 3,5 cala |
Zasilacz | Akumulator litowo-polimerowy ： 3,7 V, 4000 mAh Zasilacz: 5 V DC, 2 A. |
Interfejs danych | Micro USB |
Dysk zewnętrzny | Karta TF |
Maślane Życie | Czuwanie> 20h; czas pomiaru:> 12h |
temperatura robocza | -10°C 〜+50°C |
Temperatura przechowywania | -40°C 〜+70°C |
Wilgotność względna | 0 ~ 95%, bez kondensacji |
Waga | ≤350g |
Rozmiar | 173 mm x 82 mm x 37 min |
Funkcje: Niebieski, OTDR / Mapa zdarzeń / Sekwencja VFL / RJ45 / Lokalizator kabli RJ45 (dodatkowy detektor zakupu) / Długość linii RJ45 / Latarka | |
OPM | ||
Zakres długości fali | 800nm ~ 1700nm | |
Typ interfejsu | Przegub uniwersalny FC / SC / ST | |
Zakres testowy | -50dBm〜+26dBm | |
Niepewność | ±5% | |
Identyfikacja częstotliwości | CW / 270/330 / 1k / 2kHz | |
Kalibracja długości fali | 850nm / 980nm / 1300nm / 1310nm / 1490nm / 1550nm / 1625mn / 1650nm | |
LS | ||
Typ LD | FP-LD | |
Długość fali | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Moc wyjściowa | ≥-5dBm | |
Częstotliwość modulacji | 270/330 / 1k / 2kHz | |
Stabilność | CW, ± 0,5 dB / 15 min (test po 15 minutach podgrzewania) | |
Złącze | FC / UPC (wymienne SC, ST) | |
VFL | ||
Długość fali | 650nm ± 20nm | |
Moc wyjściowa | ≥10 mW | |
Tryb | CW / lHz / 2Hz | |
Złącze | FC / SC / ST | |
Pomiar długości kabla RJ45 | ||
Zakres testowy | 300M | |
Temperatura badania wynosi 25 ° C ± 2 ° C, maksymalna szerokość impulsu; średni czas to ponad 3s.
Warunki testowe Strefy ślepej na zdarzenia to minimalny zakres, minimalna szerokość impulsu, utrata odbicia powierzchni końcowej światłowodu (GG gt; 45dB), typowa wartość.
Lista konfiguracji
NIE. | Nazwa | Ilość | Uwagi |
1 | Gospodarz | 1 | W zestawie bateria |
2 | Adapter | 1 | |
3 | Linia danych | 1 | |
4 | CD-ROOM (oprogramowanie do analizy / instrukcja obsługi) | 1 | |
5 | Instrukcja obsługi | 1 | |
6 | SC / UPC | 1 | |
7 | Świadectwo Kwalifikacji / Karta Gwarancji Usług | 1 | |
8 | Certyfikat kalibracji | 1 | |
9 | Czysty plasterek bawełny | 10 | |
10 | Plecak na instrumenty | 1 |
