Inteligentny monitoring wizualny LiDAR

ST2303B/S V4.0-r LiDAR Wizualny inteligentny monitoring
√ Urządzenie ma zintegrowaną konstrukcję z dwoma-kamerami
√ Wyposażony w kamerę o-poziomie-światła gwiazdowego o niskim{1}}oświetleniu
√ Gromadzenie chmur punktów w czasie rzeczywistym-, LiDAR (wykrywanie i określanie zasięgu światła), inteligentne monitorowanie wizualne, łączenie danych z wielu-czujników
√ Można łatwo kontrolować środowiska o słabym-oświetleniu i sceny nocne oraz spełniać potrzeby całodobowego nadzoru
√ Rekonstrukcja 3D, analiza-frontu, inteligentna identyfikacja, powiązanie światła widzialnego
√ Gromadzenie danych wideo/obrazowych, automatyczne monitorowanie i identyfikowanie ukrytych zagrożeń oraz ostrzeganie na czas
√ Realizuje funkcję wizualizowanego monitorowania online linii przesyłowych

Wyślij zapytanie

Wprowadzenie produktów

Jeśli potrzebujesz inteligentnego monitorowania wizualnego lidar, aby pomóc w swojej firmie, możesz bezpłatnie kupić w naszej fabryce. Jako jeden z wiodących tego typu producentów w Chinach, oferujemy Państwu niskie ceny i niezrównane usługi.

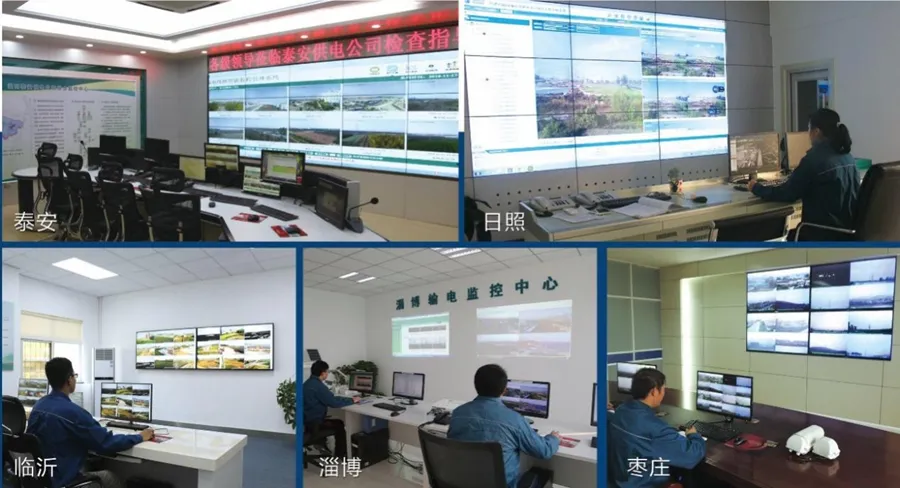

Nasze rozwiązania w zakresie wizualnych linii przesyłowych są szeroko stosowane w sieciach stanowych i chińskiej południowej sieci energetycznej. Zainstalowaliśmy nasz sprzęt-frontowy na 30 000 wież linii przesyłowych w Chinach. Nasze rozwiązania służą do inteligentnej identyfikacji zagrożeń bezpieczeństwa w liniach energetycznych i światłowodach, a także w otaczającym je środowisku. Automatycznie uruchomi alarm na platformie internetowej, aby powiadomić pracowników o konieczności konserwacji. To znacznie zmniejsza prawdopodobieństwo wypadków (zmniejsza liczbę awarii i wyłączeń) i może zastąpić ręczne inspekcje. Rozwiązuje 80% problemów związanych z dozorem elektronicznym przy 20% kosztów. Kompleksowy monitoring i informacje wczesnego ostrzegania o ukrytych zagrożeniach na kanałach przekazywane są w czasie rzeczywistym 24 godziny na dobę, co poprawia jakość inspekcji OHL.

product-628-421

Wideo

Opis

Urządzenie wykorzystuje strukturę integracji kamery i LiDAR oraz zawiera-niepowtarzający się czujnik LiDAR skanujący. Dzięki zintegrowanej technologii integracji urządzeń, wielo{{2}czujnikowej technologii łączenia danych, inteligentnej technologii zarządzania platformą big data, zaprojektowanej-trójwymiarowej-rekonfiguracji LiDAR w czasie rzeczywistym, ukrytych problemów z dokładnym ustawianiem odległości i wizualizacją systemu ostrzegania, w celu rozwiązania problemów związanych z pojazdami w kanale transmisji, wzrostem drzew, zmianami terenu i ukrytymi problemami zwisu łuku drutu, trudnościami z monitorowaniem integracji. Dokonano trójwymiarowej rekonstrukcji pola widzenia kanału transmisji-, udoskonalenia ukrytych problemów transmisji i wizualizacji zarządzania wczesnym ostrzeganiem.

Tło aplikacji

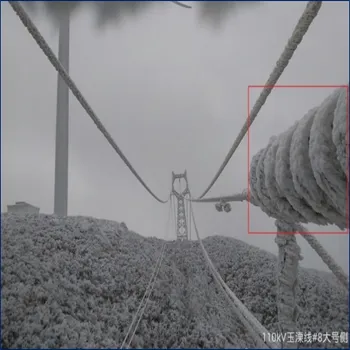

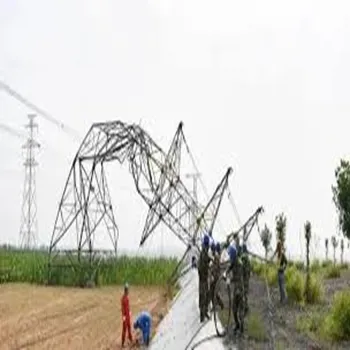

Napowietrzne linie przesyłowe mają zazwyczaj długość od kilku do setek kilometrów. Urządzenia liniowe działają przez długi czas w środowisku naturalnym i podlegają wpływom różnych warunków klimatycznych (takich jak burze, powodzie, lód i śnieg, gęsta mgła, zanieczyszczenia, uderzenia piorunów itp.); ponadto występują inne szkody zewnętrzne (takie jak uszkodzenie maszyn budowlanych itp.). Czynniki te w każdej chwili zagrażają bezpiecznej pracy linii. Dlatego też, gdy już wystąpi awaria, jej naprawa zajmuje dużo czasu, co skutkuje różnym stopniem strat. Należy wzmocnić kontrolę linii, naprawić i w porę wyeliminować ukryte zagrożenia oraz sformułować środki bezpieczeństwa.

Dlaczego warto wybrać inteligentny sprzęt inspekcyjny Senter Vision do napowietrznych linii przesyłowych?

System monitoringu z kamerami bezpieczeństwa SENTER ST2303B-o wysokiej rozdzielczości umożliwia zdalny nadzór obiektu. Zaprojektowany do stosowania w miejscach, w których nie ma zasilania elektronicznego ani sieci. Ponieważ jest zasilany panelami słonecznymi, komunikuje się z systemem komputerowym lub aplikacją na telefon komórkowy za pośrednictwem sieci GSM, 2G, 3G, 4G.
Zużywamy mniej niż 20% kosztów, aby rozwiązać 80% problemów związanych z zapotrzebowaniem, znacznie obniżyć koszty i poprawić żywotność.
Najważniejsze jest to, że możemy z wyprzedzeniem wykryć ukryte zagrożenia, takie jak pożary, żurawie, szkody dla ptaków i wszystkie niebezpieczeństwa, które mogą uszkodzić linię przesyłową, a następnie personel inspekcyjny może przybyć na miejsce z wyprzedzeniem, co znacznie zmniejsza wskaźnik przerw w dostawie prądu.

Parametr techniczny

Kamera
Typ czujnika	Obiektyw dzienny: 1/4 cala CMOS Obiektyw noktowizyjny: 1/2 cala CMOS
Piksele	Obiektyw dzienny: 16 milionów Obiektyw noktowizyjny: 2 miliony
Maksymalna rozdzielczość	Obiektyw dzienny: 4608×3456 Obiektyw noktowizyjny: 1920×1080
Minimalne oświetlenie	Kolor: 0,001 luksa przy F1,5 Czarno-biały: 0,0005 luksa przy F1,5
Obiektyw aparatu
Ogniskowa obiektywu	Soczewka dzienna: 3,7 mm Obiektyw noktowizyjny: 4,9 mm
Przysłona obiektywu	Obiektyw dzienny: F2.0 Obiektyw noktowizyjny: F1,65
Pole-kąta-widzenia	Soczewka dzienna: V50,6 stopnia H64,3 stopnia D76,2 stopnia Obiektyw noktowizyjny: stopień V46, stopień H82, stopień D94
Radar laserowy
długość fali lasera	905nm
Pole widzenia	Skanowanie bez-powtarzania: 70,4 stopnia (w poziomie) x 77,2 stopnia (w pionie) Powtórz skanowanie: 70,4 stopnia (w poziomie) x 4,5 stopnia (w pionie)
Kąt rozbieżności wiązki	0,03 stopnia (w poziomie) x 0,28 stopnia (w pionie)
Wyjście chmury punktów	240 000 punktów/s (konfigurowalne pierwsze lub najsilniejsze echo) 480 000 punktów/s (podwójne echo) 720 000 punktów/s (potrójne echo)
Opóźnienie danych	Mniejszy lub równy 2 ms
Poziom bezpieczeństwa ludzkiego oka (HESL)	Klasa 1 (IEC 60825-1:2014) bezpieczeństwo ludzkiego oka
Inteligencja zawodowa

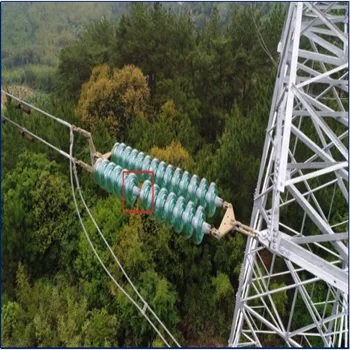

Inteligentna identyfikacja	Obsługuje automatyczną identyfikację typowych ukrytych zagrożeń w korytarzach przesyłowych: sprzęt budowlany (dźwigi wieżowe, dźwigi, ciężarówki z pompą, koparki, buldożery, łopaty, walce, wózki widłowe, urządzenia do palowania, równiarki, grawerki, izolowane wiadra, ciężarówki), brakujące elementy osprzętu (izolatory z przepalonymi elementami, izolatory z brakującymi elementami, kołki mocujące z brakującymi kołkami), dym z pożarów wzgórz (dym, otwarty ogień) i ciała obce w przewodniku przewody (ciała obce nad przewodami, ciała obce pod przewodami-siatkami przeciwkurzowymi-, ciała obce pod przewodami-foliami odblaskowymi) i tak dalej.
Analiza front-endu	Obsługuje analizę ukrytych zagrożeń po stronie urządzenia, gdy urządzenie wykryje ukryte niebezpieczeństwo, i przesyła wyniki analizy bezpośrednio z powrotem do-zaplecza, skracając okres próżni analizy obrazu i zmniejszając obciążenie serwera-zaplecza.
Dostęp do wewnętrznej pamięci masowej-lokalnej	Wsparcie sprzętu do lokalnego przechowywania nagrania wideo, korzystanie z cyklu w celu obsługi trybu przechowywania, wsparcie zaplecza w dowolnym momencie, aby uzyskać dostęp do nagrania wideo po stronie sprzętu, zmniejszyć koszty ruchu
Analiza fuzji	Obsługuje zdalne wyzwalanie urządzeń LIDAR w celu aktywnego gromadzenia danych chmury punktów w polu widzenia oraz analizę fuzji ukrytych zagrożeń w polu widzenia przy użyciu obrazów i danych chmury punktów
Wywoływane przez powiązanie	Wsparcie i analiza powiązań światła widzialnego, soczewka kanałowa do identyfikacji i analizy ukrytego niebezpieczeństwa w polu widzenia po połączeniu LiDAR w celu analizy danych chmury punktów w polu widzenia i przesłania informacji o alarmach na platformę.
Wideo
Standard kompresji wideo	H.264;H.265;MJPEG
Konwersja dnia-na-noc	Pozycjonowanie w strefie czasowej / wykrywanie optyczne
Szeroka dynamika (fizyka)	Wsparcie
Przepuszczalność mgły	Elektronicznie przezroczysta mgła
Stosunek sygnału-do-szumu	Większy lub równy 55 dB
Funkcja zapobiegająca-wstrząsom	Stabilizacja elektroniczna
Internet
Protokół sieciowy	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;ARP;RTCP;RTP;PPPoE;IP Filtr;RTMP;Bonjour;TCP;SMB;NFS;NA
Standard bezprzewodowy	Pełna sieć 3G/4G/5G (mobilna/linkowa/telekomunikacyjna)
Wi-Fi	Obsługiwane, ale zalecane tylko do testowania
Zasilanie
Sposób zasilania	Panel słoneczny plus bateria
Zużycie energii	0,25 W (skanowanie danych chmury punktów i robienie zdjęcia co 60 minut) 0,35 W (skanowanie danych chmury punktów i robienie zdjęcia co 30 minut) (Czas pracy 30 S, 24 godziny na dobę)
Pojemność panelu słonecznego/akumulatora	Standardowy 18V90W/12.8V50AH 20-30 dni 12,8 V 120 W/12,8 V 50 AH
Zasilanie	Bateria litowo-żelazowo-fosforanowa
Środowisko pracy
Temperatura robocza	-25 stopni ~+70 stopni
Wilgotność robocza	Mniej niż lub równo 95%
Klasa ochrony	IP67
Struktura
Materiał powłoki	Odlew-aluminium
Rozmiar produktu	370,9 mm * 143,5 mm * 134,7 mm (dł. x szer. x wys.)
Waga netto	3,2 kg
Metoda instalacji	Montaż-na ścianie, montaż-pod kątem
Inne przedmioty
Stopień widzenia w nocy	Ocena gwiazd
Pojemność pamięci	Opcjonalny dodatek-na karcie TF 16G, 32G, 64G, 128G
Anteny	Wbudowana-antena
Funkcja pozycjonowania	Wsparcie GPS
MTBF	Większy lub równy 30000 godzin
Możliwość regulacji aparatu	Wielokierunkowa-ręczna regulacja zgodnie z kierunkiem linii przesyłowej
Cykl monitorowania	Wstępna-analiza domyślnego interwału wynoszącego 5 minut na zdjęcie, domyślny czas powrotu wynoszący 1 godzinę na zdjęcie oraz dowolnie ustawiony okres próbkowania; sprzęt do robienia zdjęć-analiza front-endu, identyfikacja ukrytych problemów natychmiastowy powrót, brak ukrytych problemów powrót zwrot w określonym terminie
