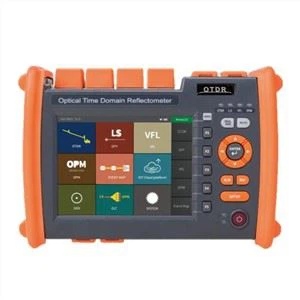

1310/1550nm 32/30db Inteligentne testy wielofunkcyjne OTDR

OTDR

Typ włókna

G.652

Długość fali

1310nm±20nm/1550nm±20nm

Zakres dynamiki

32dB/30dB

Zdarzenie Blind Zone

1m

ATT Ślepa strefa

6m

Zakres testowy

500m/1 km/2km/4km/8km/16km/ 32km/64km/12 8km/256km

Szerokość impulsu

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Dokładność pomiaru odległości

±(0,75 m+ Interwał próbkowania +0,005% x Odległość testowa)

Dokładność strat

±0,05dB/dB

Przykładowe punkty

16 tys.〜256c

Przykładowa rozdzielczość

0,05m ~ 16m

Dokładność odbicia

±3dB

Format pliku

Standardowy format pliku SOR

Analiza strat

Metoda 4-punktowa / metoda 5-punktowa

Poziom bezpieczeństwa lasera

Klasa II

Przechowywanie danych

Pamięć wewnętrzna：100M (<3000 curves)="">；Zewnętrzny：Bit 4G

Złącze

FC/UPC (wymienny SC、ST)

Interfejs danych

USB、Złącze Mini-USB、Port Ethernet 10M/100M

OPM

Zakres długości fali

800nm ~ 1700nm

Złącze

Przegub uniwersalny FC/SC/ST

Zakres badania

-50dBm〜+26dBm

Niepewność

±5%

Długość fali kalibracji

850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm

LS

Długość fali

Spójna z długością fali wyjściowej OTDR

Moc wyjściowa

≥-5dBm

Stabilność

CW, ±0,5 dB/15 min (Test po 15 minutach wstępnego podgrzewania)

Złącze

FC/UPC (wymienny SC、ST)

VFL

Długość fali

650nm±20nm

Moc wyjściowa

≥2mW

Tryb

CW/lHz/2Hz

Złącze

FC/SC/ST

Wyświetlać

5,6-calowy kolorowy wyświetlacz LCD + ekran dotykowy

Zasilacz

Zasilacz AC/DC：Wkład：100V〜240 V, 50/60 Hz, wyjście 0,6 A：12V-19V, 1,5A

Akumulator litowo-jonowy：7,4 V, 5200 mAh

Godziny pracy na baterii

≥10h

Temperatura

-10°C〜+50°C

Temperatura przechowywania

-40°C〜+70°C

Wilgotność względna

0〜95%, Bez kondensacji

Ciężar

≤1,2kg

Rozmiar

208/mmx 110mmx56mm
