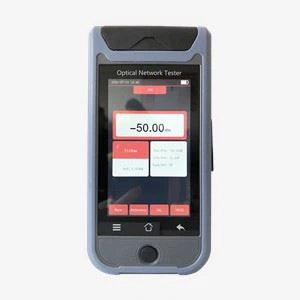

OTDR 1310/1550NM 26/24db z testem RJ45
Krótkie wprowadzenie:
ST3200F series OTDR adopts 4.3 inch capacities touch screen. It integrates 12 functions, such as auto OTDR, expert OTDR, event map, OPM, RJ45 cable tracker, and "computer level" file management to meet various test requirements in different occasions.
Specyfikacja:
OTDR | |||||||
Model | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Rodzaj | G.652 SM | ||||||
Długość fali | 1310/1550±20nm | 1310/1550±20nm | 1625nm | 1650nm | 850/1300nm (SM) | ||
Zakres dynamiczny | 26dB/24dB | 32/30dB | 22dB | 22dB | 22/24dB | ||
przeddzieńntBlindZone | 2.5m | ||||||
ATT Blind Zone | 8m | ||||||
Zakres testowy | 500m/1km/2km/4km/8km/16km/32km/64km/100km | ||||||
Szerokość impulsu | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2nas/3nas/5nas/8nas/10nas/20nas | ||||||
Precyzja | ± (1m plus Interwał próbkowania plus 0.005 procentodległość testowa) | ||||||
Liniowość | Mniejszy lub równy0.05dB/dB | ||||||
Przykładowe punkty | 16k128k | ||||||
SamRezolucja | 0.05m8m | ||||||
StrataRozdzielczość | 0.001dB | ||||||
Próg strat | 0.20dB | ||||||
ZakresRozdzielczość | 0.001m | ||||||
Współczynnik załamania światła | 1.00000-2.00000 | ||||||
Odbicie Acc | ±3dB | ||||||
Format pliku | Standardowy format pliku SOR | ||||||
Analiza strat | metoda 4-punktowa /5-punktowa metoda | ||||||
Laser Safety | Klasa II | ||||||
Złącze | FC/UPC (wymienne SC,ST) lub SC/APC | ||||||
Częstotliwość odświeżania | 3 Hz (Ttak.) | ||||||
Wielozadaniowość | Wsparcie | ||||||
OPM | LS | Długość kabla RJ45 | |||||
Zakres fal | 800nm1700nm | Długość fali | Tak samo zOTDR | Odległość testowa | Greater than or equal to 300m | ||
Zakres testowy: -70 plus 10dBm/ -50 plus 26dBm | Typ lasera | FP - LD | Inni | ||||
Moc | Większe bądź równe-5dBm | Wyświetlacz:4.3 inches 800480 IPS TFT - LCD ekran dotykowy | |||||
Rezolucja | 0.01dB | Stabilitycw,±0.5dB/15min (Później15min podgrzewania) | |||||
Niepewność | ±5 percent | FC/UPC (SC,ST dostępne) | Zasilacz: AC/DC adapter Iwyjście:100V240V, 50/60Hz, 0,6A Wyjście: 5v 2A Lithium battery:3,7 V, 4000 mAh | ||||
Identyfikator częstotliwości | CW/270/330/1k/2kH | CW/270Hz/330Hz/1kHz/2k | |||||
Złącze | Uniwersalny FC/SC/ST | FalaRekog | Wsparcie | Działająca bateria | Continuous test> 12h | ||
Rozpoznawanie fali | Wsparcie | Test utraty optycznej | Przechowywanie danych | 8 GB,Większe bądź równe20 tysięcy krzywych | |||
VFL | Długość fali | To samo with LS | Interfejs danych | Typ USB C | |||
Długość fali | 650nm±20nm | Test IL | Wsparcie | Temperatura pracy | -10 stopni plus 50 stopni | ||
Moc wyjściowa | Większe bądź równe10mW | RJ45 cable tracker | Temperatura przechowywania | -40 stopni plus 70 stopni | |||
Tryb | CW/1Hz/2Hz | Tryb | Śledzenie cyfrowe | Wilgotność względna | 0〜95 procentBez kondensacji | ||
Złącze FC/UPC | Dystans | Większe bądź równe300m | Wosiem | Mniejsze lub równe 0.5kg | |||
Poziom bezpieczeństwa | Klasa III | Support Online/Line PairTracker | Rozmiar | 173mm 109mm 45mm | |||
